Переделка ЛСТН с СМД-14 на СМД-18 (22)

[Dafty86]

1. 14/54 СМД-22
2. 16/49 СМД-14
3. 17/48 А-41
Помоему как-то так.

[cwm]

Как выйти из положения?

По комбинациям шестерен Dafty86 правильно все написал.
Только , по моему, их менять не надо. Работайте с грузами и пружинами.

[cwm]

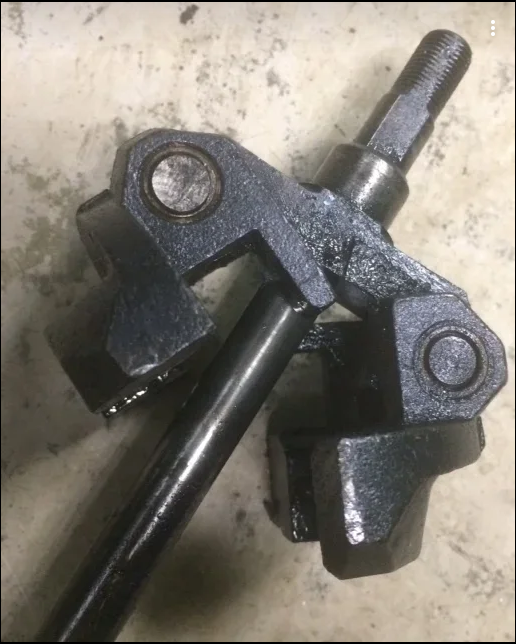

вот легкие груза:
yadi.sk/...y8xTyA5Q

[Stas1985]

1. 14/54 СМД-22
2. 16/49 СМД-14
3. 17/48 А-41
Помоему как-то так.

Странно,у меня лежит начинка с нового регулятора СМД,маленькая шестерня там стоит на 17 зубов.

[нестер]

СМД-22 (при одинаковых грузах) должен иметь наименьшее передаточное число (так как самый скоростной)
Номинальные обороты ТНВД а-01, 04  - 750-875 в мин, СМД14,17 - 900, СМД-19 - 950, смд-22 - 1000.
Сдаётся мне что зубья в передаче 49/16 - это от А-01. Но уже имеются кроме них шестерня и на 48, и на 17. Завтра буду комбинировать

[нестер]

Прошу обязательно вскрыть нетронутый СМД-22 и глянуть что там.

[генакл3]

 не знаю..сходил в цех...разобрал 2 регулятора,которые точно помню.что настраивал на СМД-22...ибо  СМД у нас умерли все...и когда то только 22 иногда спрашивали...: посчитал зубья...49 на 16...На днях...может завтра...расшатаю хотя бы один ТНВД...крутну на обороты...также ещё есть абсолютно новый СМД-22...если расшатаю и время будет...сообщу по зубьям и оборотам.А так: 1. угол "атаки " призмы....покруче... 2. нижний винт  регулятора выкрутить  почуть. 3. регул. шайбы   с малой пружины регулятора максимально сохранять,но для    удержания Х.Х....жертвовать оными  таки... ..4. регул. шайбы  под рычагом управления убрать все.... В большинстве случаев...вполне можно "перешагнуть" чрез  "ступеньку".а порой и другую.Да и опять же...здесь смысл мне видится таковой:  работоспособность узла в целом...1. х.х.,Мкрут.,НОМИНАЛ в цикловой подаче,а  недостающие 40-70-120 оборотов К.В....будут некоторым ограничением искусственным...и практически незаметным...ибо встречал  в регуляторах для  лишь выполнения этих оборотов Н....под малой пружиной---капролактановые шайбы,текстолитовые...под большой пружиной....проволоку  диаметром от 1 до 3 мм...и с совершенной "коловым" регулятором на Х.Х....Поступал всегда по первому сценарию...ни разу не было вопросов.а вот второй сценарий...осуждали все эксплуатационники однозначно.

[генакл3]

СМД-22 (при одинаковых грузах) должен иметь наименьшее передаточное число (так как самый скоростной)
Номинальные обороты ТНВД а-01, 04  - 750-875 в мин, СМД14,17 - 900, СМД-19 - 950, смд-22 - 1000.
Сдаётся мне что зубья в передаче 49/16 - это от А-01. Но уже имеются кроме них шестерня и на 48, и на 17. Завтра буду комбинировать

у смд-14Б...850 , вроде и  смд-14А-те же 850.СМД-18--имеет Н-900,а 17---это стартерная версия  СМД-18,а значит те же 900.Вообщем,модель...скорее всего чётное обозначение...отличается принципиально...обороты,наддув..его отсутствие...пускач,мощность иная...а нечётная  маркировка...это скорее модификация......стартерное исполнение с сохранением всего остального.

[maximkatn]

1. 14/54 СМД-22
2. 16/49 СМД-14
3. 17/48 А-41

именно так
грузов 4 вида на смд/лстн.
на 1000 оборотов нужны смд(с выборкой под прямым улом) и шестерни 17/48+внутренняя пружина лучше идет от А-41

[нестер]

1. 14/54 СМД-22
2. 16/49 СМД-14
3. 17/48 А-41

именно так
грузов 4 вида на смд/лстн.
на 1000 оборотов нужны смд(с выборкой под прямым улом) и шестерни 17/48+внутренняя пружина лучше идет от А-41

С выборкой под прямым углом - это Вы имеете ввиду грузы с выборкой?

[Dmitriy1204]

1. 14/54 СМД-22
2. 16/49 СМД-14
3. 17/48 А-41

именно так
грузов 4 вида на смд/лстн.
на 1000 оборотов нужны смд(с выборкой под прямым улом) и шестерни 17/48+внутренняя пружина лучше идет от А-41

С выборкой под прямым углом - это Вы имеете ввиду грузы с выборкой?

вот легкие груза:

[maximkatn]

С выборкой под прямым углом - это Вы имеете ввиду грузы с выборкой?

да именно

вот легкие груза:
yadi.sk/...y8xTyA5Q

они
