[Dmitriy1204]

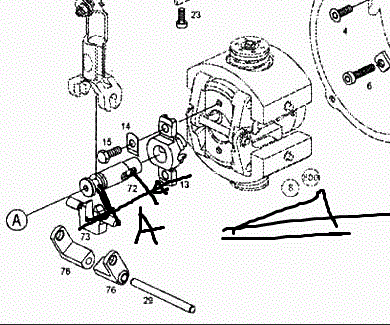

не поделитесь размером А?

[jeniiaa]

Выставляется по приспособе (в виде скобы). Номер точно сейчас не могу сказать.

[Хохол]

39.2мм

[Dmitriy1204]

39.2мм

Сергей, благодарю, тютелька в тютельку))
зы, постеснялся вам звонить)

[Хохол]

39.2мм

постеснялся вам звонить)

Почему?Я всегда на связи.

[kuzja]

А если, после установки 39.2 мм, а точка -1 не идет?

[viking340]

А откуда мерять то на рисунке? Если я правильно картинку понимаю, а еще и указали 39.2, то размер А по идее 35

[VitaliyKTS]

А если, после установки 39.2 мм, а точка -1 не идет?

Тогда крутим оську 72, а также проверяем положение пластины с фигурным вырезом. Размер запамятовал, вроде 24мм с копейками. Регулируется тонкими прокладками под этой пластиной. Но это для маньяков, да и прирост по ходу рейки небольшой. Оськой проще

[kuzja]

Измерение производится от плоскости картера регулятора, до середины паза под "камень" - 73 поз.
Пластинами на RQV...K, Мазох от щастья сдохнет.

Шаблоны пылятся. Примерно ось выставил, обороты дал, посмотрел -1. Попало - гут, не попало - то же, не страшно.

[Dmitriy1204]

Точка 1 - это "ход рейки" на номинале? У меня совпало по минималке)

[viking340]

А по номеру это оказывается RQ регулятор.

[kuzja]

А рисунок от RQV...K.
Guide sleeve position
Rated speed rpm: 600
Rack travel in mm: 20.00
Tolerance mm: +/-0.80
Положение рычага управления, градус 108
Частота вращения 600 об/мин
Ход регулировки 20.00 мм.
А там еще, может оказаться регулировка шайбами на оси.
