Приспособления облегчающие нам "жизнь". Часть 2.

[Argentumos]

А что легальных мало?
Да, и вся контрабанда делается на Малой Арнаутской....))))

[texnik]

В существующий стапель для  форсунок CR, теперь добавлен кронштейн для ремонта PLD секций. Функция переворота при этом сохранена, остальное видно на фото.

[нестер]

Третий  месяц занимаюсь ремонтом ПЛД секций, конечно же много чего не знаю. В том числе и для чего необходимо сжимать пружину плунжера вместе с ним и с тарелкой? Совсем без малейшей сложности эти элементы снимаются и одеваются. Прошу пояснить этот вопрос, ведь все продавцы стапелей включают эту операцию. А для чего она нужна, мне совершенно не понятно.

[disel02]

Вчера изготовил фиксаторы для ТНВД бош КамАЗ. Использовал токарный станок ТВ-4, шестигранник на 14мм, болгарку с шлифовальным кругом, сверло на 6 мм, болты на 6мм от 2109 головки блока. 1. Нарезал заготовки по 50 мм, 2. Обработал на токарном станке, 3. Чтобы просверлить отверстие со смещением под один кулачок подложил металлическую пластину толщенной 3,8 мм. 4. Был разобранный корпус, по нему подгонял по длине. 5.На шлифовальным круге обработал болты.

[disel02]

еще фотографии фиксатор

[disel02]

фото

[disel02]

фото

[disel02]

Вот еще масленая станция, и съемник тарелок УТН

[Doktor]

Уважаемые форумчане.
Сейчас занимаюсь "изобретением" угломера положения рычага управления регулятора, для проверки камазовских тнвд Bosch.

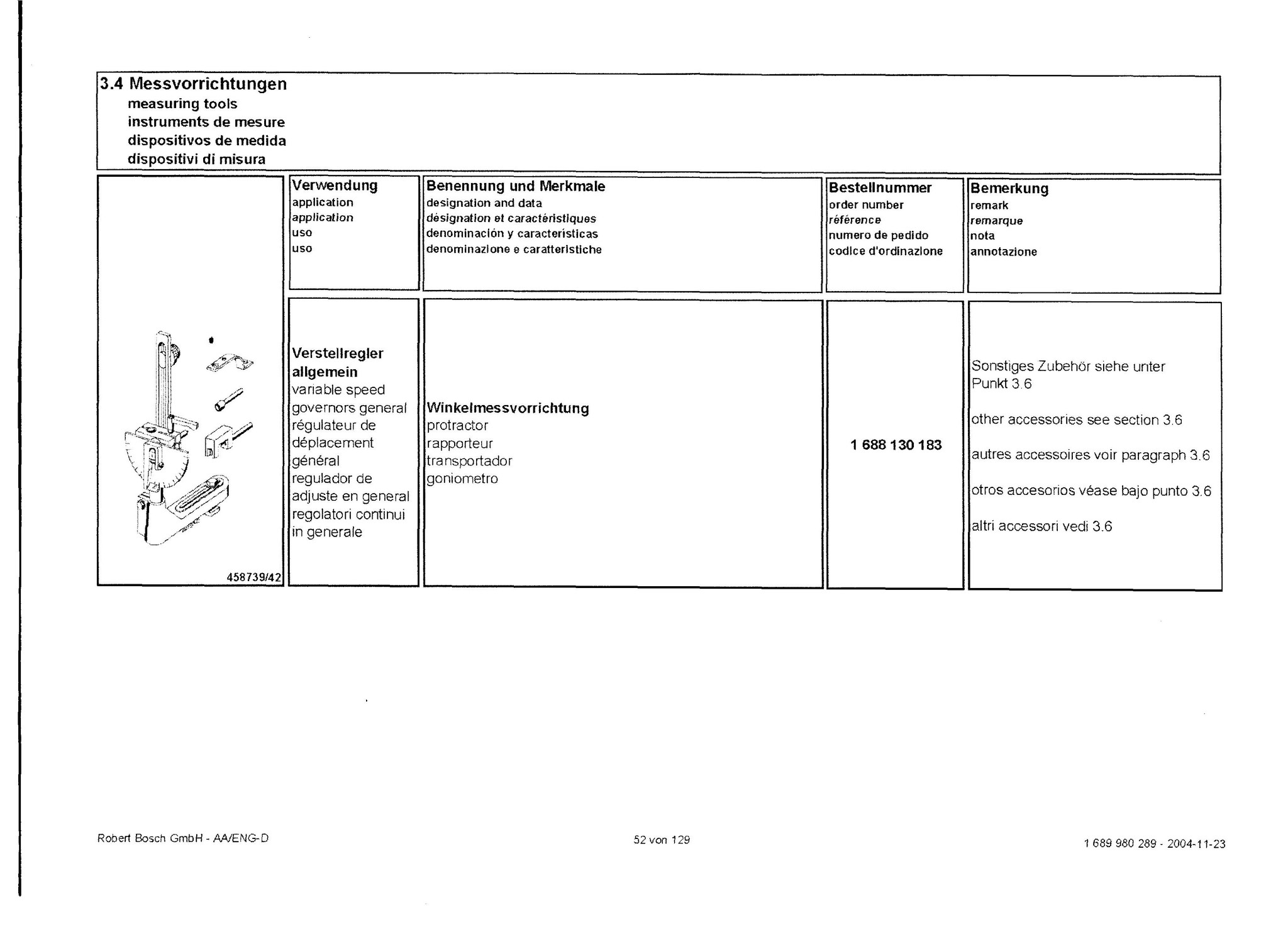

Хотел скопировать оригинал 1 688 130 183, но на картинке которую нашёл, не совсем понятно как устроен механизм. Если кто уже этот угломер делал буду благодарен за помощь. Так же буду рад если счастливый обладатель этой штуковины выложит более подробное его описание.

[texnik]

Закончили работу по стапелю для ТНВД, функции переворота и фиксации в трех плоскостях, плиты - переходники в комплекте. Конструкция видна на фото.

[td74]

Почти полная копия стапеля Димы Шамровского!!С маленькими изменениями в конструкции

[texnik]

Если это копия, то что это?
На самом деле многие производители используют сходный механизм поворота.
Нас интересовала компактная,но жесткая конструкция. Естественно были рассмотрены различные струбцины, сам механизм поворота и фиксации совершенно уникален,  верхняя часть выполнена аналогично стапелю Дмитрия. В целом получилась достаточно удобная и жесткая конструкция.

[test3210]

Разборка якоря форсунок commonrail на видео , приспособа элементарная и повторить нет проблемы
www.youtube.com/...

[аллева]

подскажите какой съемник для форсунок этих авто- работает?

[Димас]

аллева, Вижу нарушение (пункт 2.10 Правил форума) предупреждение!
